Дозатор жидкости

Дозатор жидкости

дозатор жидкости

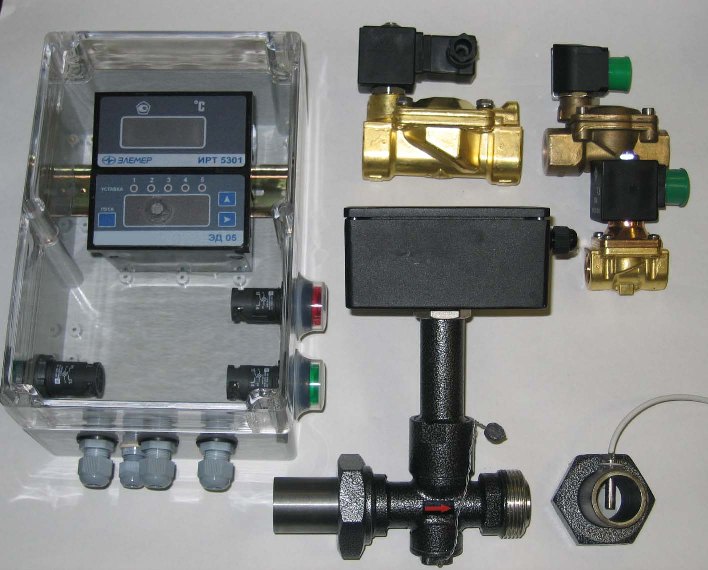

Дозатор жидкости (дозатор воды и т.п.) представляет собой электронную дозирующую систему (далее ЭДС), в составе:

  • электромагнитный расходомер ВПС;
  • электронный дозатор ЭД - 05 (контроллер);
  • запорный электромагнитный или пневмо - клапан;
  • шкаф управления IP65 - по заказу.

Особенности ЭДС:

  • предварительное задание до 5 значений дозы;
  • индикация текущей дозы, расхода и уставки;
  • сохранение данных в памяти при отключении питания;
  • прграммирование контроллера под любой линейный расходомер с импульсным (частотным) выходом;
  • работа от кнопок на лицевой панели контроллера и шкафа управления.

Опции:

  • дополнительный канал температуры -50…200 оС, состоящий из щитового индикатора и врезного термометра;
  • шкаф управления (металл / пластик) с защитой до IP67.

Основные характеристики:

  • Диапазон установки дозы, л ………………………… 0,1….999,9 (1….9999)
  • Диаметр условного прохода, мм ………………….. 15…………100
  • Расход, мин. / макс., куб.м/час ………………………… 0,15……200
  • Погрешность измерения, % ……………………………………1,0
  • Напряжение питания, В …………….…………… ~220 (стандарт) / ~24, =24 (по заказу).
  • Исполнительное реле ………………………………………. 220В х 7А

Форма заказа:

ЭДС - (1) - (2) - (3) - (4) - (5) - (6) - (7)

  1. Напряжение питания: (*) ~220В / ~24В / =24В
  2. Канал температуры: (*) - нет / Т - есть
  3. Присоединение Ду, дюймы (мм): 1/2"...2" (15...50) - муфтовое / 2" и выше - фланцевое
  4. Монтажный комплект: (*) - есть / "без МК" - нет
  5. Шкаф управления: (*) - ТВ (Тайвань) / ТВп - прозрачная крышка / АВВ - сер. Fly / S - "Sarel" (мет., IP66) / Б - без ШУ
  6. Кнопки управления: (*) - ТЕ пластик / ТЕМ - разборные / КМЕ - Россия
  7. Особые условия: Г - наличие гидроударов / П- наличие магнитно-механических примесей / А -агрессивная среда

    (*) - комплектация по умолчанию

Примеры заказа:

  • ЭДС - 1/2" — дозатор на чистую воду, Ду=1/2", питание ~220В, ШУ непрозрачный, кнопки пластик (ф. Телемеханика).
  • ЭДС-Т-(25)-ТВп-ТЕМ-Г  дозатор на чистую воду, с защитой от гидроударов, Ду25, питание ~220В, ШУ с прозрачной крышкой, кнопки ТЕ разборные.
