Датчик давления ЗОНД-20 модель К3

Датчики давления ЗОНД-20 модель К3 предназначены для измерения  давления жидких и газовых сред как внутри, так и вне помещений.

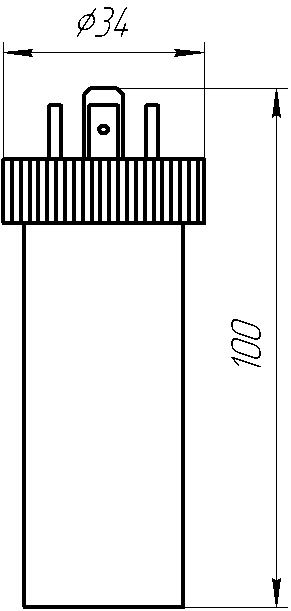

Преобразователь выполнен в нержавеющем корпусе с разъемом типа DIN43650.

В зависимости от диапазона давления в преобразователе могут использоваться элементы с мембраной из кремния (до 60 кПа), керамики (Al₂O₃), стали 316L, титанового сплава или стали 36НХТЮ. Элементы с мембраной из кремния предназначены для измерения давления сухих неагрессивных газов.

ЗОНД-20 модель К3

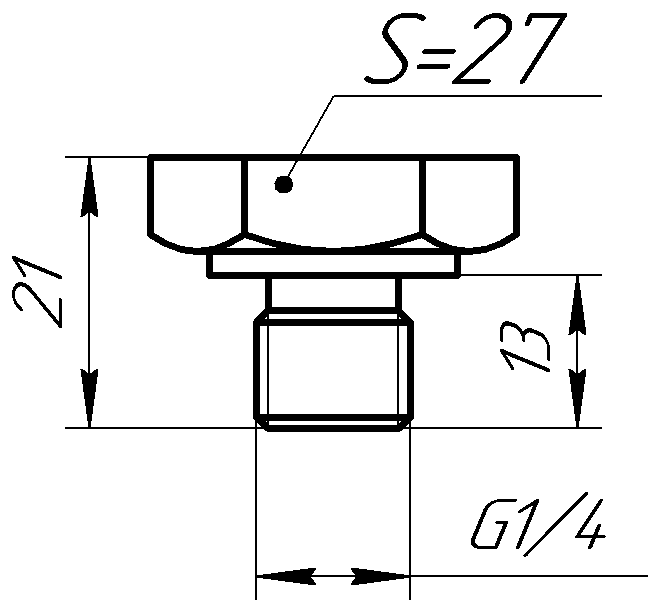

Варианты подсоединения к процессу для ЗОНД-20-ИД (ВД, ДИВ), ЗОНД-20-АД:
М20 - резьба М20х1,5 G1/2 - резьба 1/2" трубная	М12 - резьба М12х1	OM - открытая мембрана, резьба 1" трубная
Варианты подсоединения к процессу для ЗОНД-20-ДД:
Фл - фланцевое  исполнение
Т - штуцерное Т-образное исполнение

 Технические характеристики.

• Исполнение: общепромышленное, взрывозащищенное ("искробезопасная электрическая цепь" 0ExiaIICT6X)
• Верхние пределы измерений:

1. ЗОНД-20-ИД: 0,1 кПа ÷ 100 МПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
2. ЗОНД-20-ВД: -0,1 кПа ÷ -100 кПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
3. ЗОНД-20-ДИВ: ±0,05 кПа ÷ ±100 кПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
4. ЗОНД-20-АД: 4 кПа ÷ 16 МПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
5. ЗОНД-20-ДД: 0,1 кПа ÷ 16 МПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)

• Класс точности : 0,1 ÷ 1,0
• Защита от пыли и влаги: IP 65
• Климатическое исполнение У1
• Температурный диапазон:

• основной -10 ÷ 50°С;
• максимальный -45 ÷ 70°С (для диапазонов 0,1 кПа ÷ 1,6 кПа: -25 ÷ 70°С)

• Предельный диапазон температур измеряемой среды: -45 ÷ 100°С
• Выходной сигнал : 4–20 мА; 0–10 В (или инверсный)
• Напряжение питания: 10 ÷ 36 В; 14 ÷ 36 В (для выходного сигнала 0–10В)
• Защита от переполяризации (для 0–10 В требуется соблюдение полярности)
• Межповерочный интервал:
1. 2 года - для класса точности 0,1 ÷ 0,2
2. 3 года - для класса точности 0,25 ÷ 0,4
3. 5 лет - для класса точности 0,5 ÷ 1,0
• Гарантийный срок: 3 года
