Датчик давления ЗОНД-20 модель К6

Датчики давления ЗОНД-20 модель К6 предназначены для измерения  давления жидких и газовых сред как внутри, так и вне помещений.

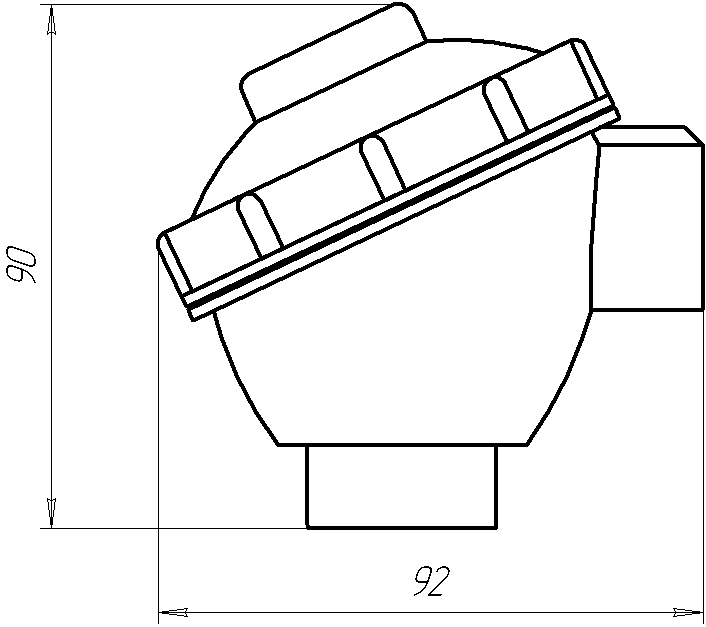

Преобразователь выполнен в литом корпусе из алюминиевого сплава.

В зависимости от диапазона давления в преобразователе могут использоваться элементы с мембраной из кремния (до 60 кПа), керамики (Al2O3), стали 316L, титанового сплава или стали 36НХТЮ. Элементы с мембраной из кремния предназначены для измерения давления сухих неагрессивных газов.

По заказу изготавливаются преобразователи с четырьмя диапазонами измерения.

 ЗОНД-20 модель К6  Вариант электрического подсоединения:


КВ - кабельный ввод

2РМ - разъем 2РМ
DIN - разъем DIN43650
XLR - разъем XLR
СВМ - сальниковый ввод в металлорукаве

Варианты подсоединения к процессу для ЗОНД-20-ИД (ВД, ДИВ), ЗОНД-20-АД:

М20 - резьба М20х1,5

G1/2 - резьба 1/2" трубная

М12 - резьба М12х1

OM - открытая мембрана, резьба 1" трубная

Варианты подсоединения к процессу для ЗОНД-20-ДД:

Фл - фланцевое  исполнение

Т - штуцерное Т-образное исполнение

 Технические характеристики.

  • Исполнение: общепромышленное, взрывозащищенное ("искробезопасная электрическая цепь" 0ExiaIICT6X)
  • Верхние пределы измерений:
    1. ЗОНД-20-ИД: 0,1 кПа ÷ 100 МПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
    2. ЗОНД-20-ВД: -0,1 кПа ÷ -100 кПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
    3. ЗОНД-20-ДИВ: ±0,05 кПа ÷ ±100 кПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
    4. ЗОНД-20-АД: 4 кПа ÷ 16 МПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
    5. ЗОНД-20-ДД: 0,1 кПа ÷ 16 МПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
  • Класс точности : 0,1 ÷ 1,0
  • Защита от пыли и влаги: IP 50, IP 65 (для ЗОНД-20-АД, ЗОНД-20-ДД возможно IP67)
  • Климатическое исполнение У1
  • Температурный диапазон:
    • основной -10 ÷ 50°С;
    • максимальный -45 ÷ 70°С (для диапазонов 0,1 кПа ÷ 1,6 кПа: -25 ÷ 70°С)
  • Предельный диапазон температур измеряемой среды: -45 ÷ 100°С
  • Выходной сигнал : 0–5 мА; 4–20 мА; 0–10 В (или инверсный)
  • Напряжение питания: 10 ÷ 36 В; 14 ÷ 36 В (для выходного сигнала 0–5 мА, 0–10В)
  • Защита от переполяризации (для 0–10 В требуется соблюдение полярности)
  • Межповерочный интервал:
    1. 2 года - для класса точности 0,1 ÷ 0,2
    2. 3 года - для класса точности 0,25 ÷ 0,4
    3. 5 лет - для класса точности 0,5 ÷ 1,0
  • Гарантийный срок: 3 года
