Тягонапоромер-микроманометр цифровой

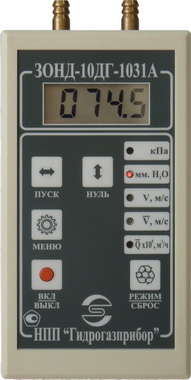

Автономный тягонапоромер-микроманометр

Тягонапормер-микроманометр предназначен для измерения мановакуумметрического давления, а также разности двух давлений сухих неагрессивных газов, например, может использоваться в качестве инстументального обеспечения методик измерений по ГОСТ 17.2.4.06-90, ГОСТ 17.2.4.07-90, ГОСТ 12.3.018-79 (вытяжки, вентиляционные системы, газопроводы низкого давления, дымоходы).

В соответствии с ГОСТ 8.361-79, в комплекте с напорными дифференциальными трубками "Пито", ЗОНД-10-ДГ-1031А модификации "М" позволяет измерять объемный расход газа по скорости в одной точке поперечного сечения трубы, а также в комплекте с трубками напорными конструкции НИИОГАЗ позволяет , в соответствии с ГОСТ 17.2.2.06-90, определять скорости и расходы газопылевых потоков в газоходах и вентиляционных системах.

Тягонапоромер соответствует изделиям ГСП 3-го порядка, исполнения С3 по ГОСТ 12997-84. Прибор внесен в госреестр средств измерения РФ под № 32046-06, сертификат № 24342.

Технические характеристики:

  • диапазон измерений: ±200 Па; ±2,0 кПа; ±20 кПа
  • предельное рабочее давление:  25 кПа; 25 кПа; 100 кПа
  • класс точности: 0,4; 0,6; 1,0; 1,5
  • диаметр присоединительных штуцеров: 8 мм
  • время непрерывной работы: от 2-х пальчиковых батарей АА не менее 50 часов.

В комплекте поставляются батареи и силиконовая отборная трубка.

Руководство по эксплуатации ГКНД.406233.007 РЭ.


Габаритно-присоединительные размеры

Автономный микроманометр ЗОНД-10-ДГ-1031А(Т)

Микроманометр предназначен для контроля избыточного давления или перепада давления на элементах системы вентиляции и кондиционирования, например, для контроля напора вентилятора, степени загрязнения фильтра и т.д.

Технические характеристики:

  • верхние пределы измерений: 100 Па ÷ 10 кПа
  • предельное рабочее давление: от 25 кПа до 600 кПа
  • предельное одностороннее давление: от 25 кПа до 70 кПа
  • класс точности: 0,25; 0,5; 1,0
  • исполнение: общепромышленное
  • гарантийный срок: 3 года

Области применения:

  • системы вентиляции, кондиционирования
  • контроль загрязненности фильтров
  • вытяжки, дымоходы, печи
  • технологии чистых комнат
Габаритно-присоединительные размеры

Тягонапоромер с унифицированным выходным сигналом.

Микропроцессорный четырехпредельный датчик перепада давления (тягонапоромер) ЗОНД-10-ДД-1165м предназначен для измерения мановакуумметрического давления, а также  разности (перепада) двух давления сухих неагрессивных газовых сред в отапливаемых и не отапливаемых помещениях.

В данной модели предусмотрена возможность корректировки "0" с помощью кнопки, расположенной под крышкой прибора.

Области применения:

  • системы вентиляции, кондиционирования
  • контроль загрязненности фильтров
  • вытяжки, дымоходы, печи
  • технологии чистых комнат
  • газопроводы низкого давления
  • измерение уровня (через воздушную колонну)
  • медицинское оборудование
  • трубки давления, диафрагменные измерители

Габаритно-присоединительные размеры

Технические характеристики.

  • Исполнение: общепромышленное; взрывозащищенное ("искробезопасная электрическая цепь" 0ExiaIICT6X)
  • Четыре диапазона измерения
  • Нижние - верхние пределы измерений: от (0...0,1) кПа до (0...60) кПа (для измерения мановакуумметрического давления: от (-0,05...+0,05) кПа до (-30...+30) кПа)
  • Класс точности : 1,0; 0,5; 0,25
  • Защита от пыли и влаги: IP 65
  • Температурный диапазон: основной -10 ÷ 50°С; расширенный -40 ÷ 70°С*
  • Предельный диапазон температур измеряемой среды: -40 ÷ 100°С
  • Выходной сигнал : 4–20 мА; 0–10 В
  • Напряжение питания: 10 ÷ 36 В; 14 ÷ 36 В (для выходного сигнала  0–10 В)
  • Защита от переполяризации
  • Время реакции на скачкообразное изменение давления, не более: 10 мс.
  • Разъем: DIN 43650
  • Способ монтажа: настенный
  • Межповерочный интервал: для класса точности 1,0; 0,5 - 4 года, для класса точности 0,25 - 2 года
  • Гарантийный срок: 3 года

 * - см. Руководство по эксплуатации (табл. 2.9)

Руководство по эксплуатации ГКНД.406233.009 РЭ. Том 2.
