Преобразователь давления ЗОНД-20-ГД модель К10

Преобразователь давления (датчик уровня) ЗОНД-20-ГД модель К10 имеет скрытую мембрану изготовленную из титанового сплава и предназначен для установки на различных подводных устройствах (донные станции, глубоководные аппараты типа «Мир», носители аппаратуры).

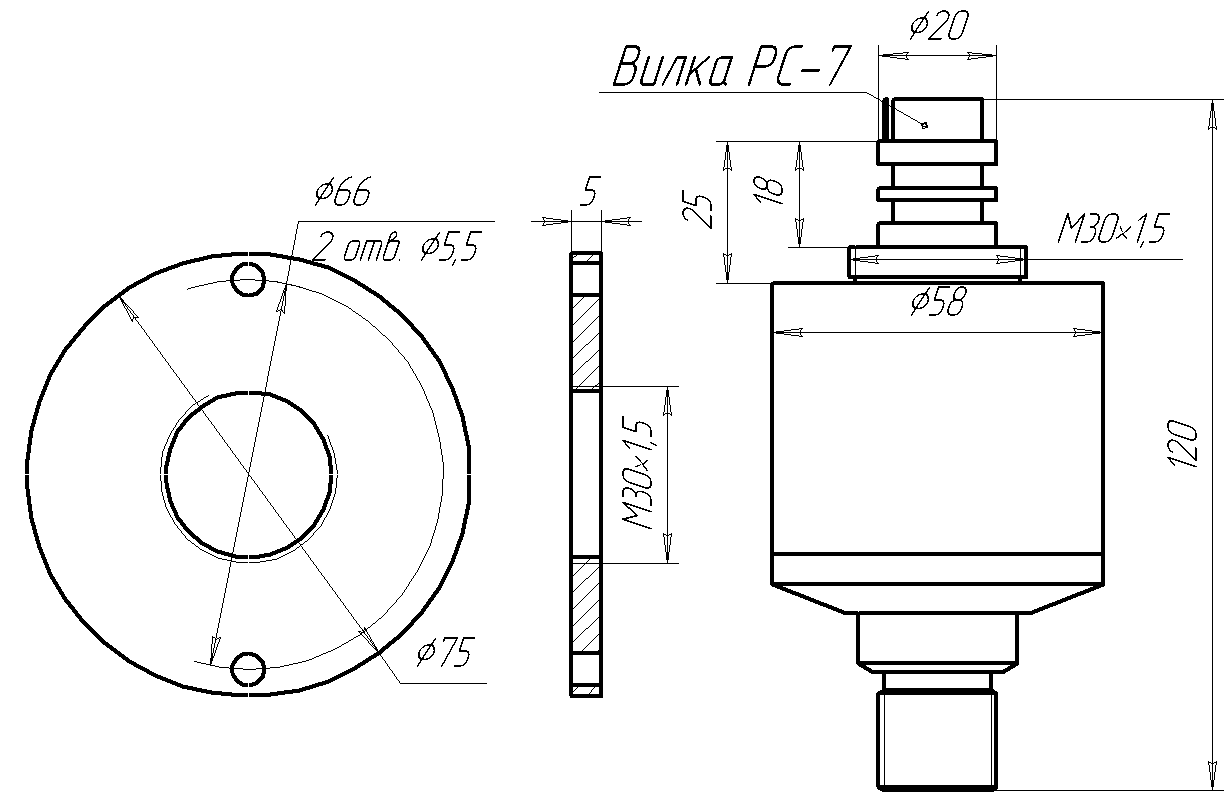

Преобразователь выполнен в корпусе из нержавеющей стали 12Х18Н10Т или титана. На хвостовике установлены радиальные уплотнительные кольца и электрический разъем типа РС7. Для крепления преобразователя к корпусу носителя служит специальный фланец.



Технические характеристики.

  • Верхние пределы измерений: 2,5 ÷ 10000 м.вод.ст. (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
  • Класс точности: 1,0; 0,5; 0,25; 0,1
  • Климатическое исполнение У1
  • Температурный диапазон: основной -10 ÷ 50°С; расширенный -45 ÷ 50°С
  • Выходной сигнал: 4–20 мА,  0–5 мА, 0–10 В (или инверсный).
  • Напряжение питания: 10 ÷ 38 В; 14 ÷ 36 В (для выходного сигнала 0–5 мА, 0–10 В)
  • Защита от переполяризации (для 0–10 В требуется соблюдение полярности)
  • Резьба входного штуцера М20х1,5
  • Межповерочный интервал:
    1. 2 года - для класса точности 0,1 ÷ 0,2
    2. 3 года - для класса точности 0,25 ÷ 0,4
    3. 5 лет - для класса точности 0,5 ÷ 1,0
  • Гарантийный срок: 3 года
