Датчик давления ЗОНД-20 модель К4И

Датчики давления ЗОНД-20 модель К4И предназначены для измерения  давления жидких и газовых сред как внутри, так и вне помещений. Преобразователь имеет встроенный светодиодный индикатор (высота цифр 9 мм).

Преобразователь выполнен в литом корпусе из алюминиевого сплава.

В зависимости от диапазона давления в преобразователе могут использоваться элементы с мембраной из кремния (до 60 кПа), керамики (Al2O3), стали 316L, титанового сплава или стали 36НХТЮ. Элементы с мембраной из кремния предназначены для измерения давления сухих неагрессивных газов.

По заказу изготавливаются преобразователи с четырьмя диапазонами измерения.

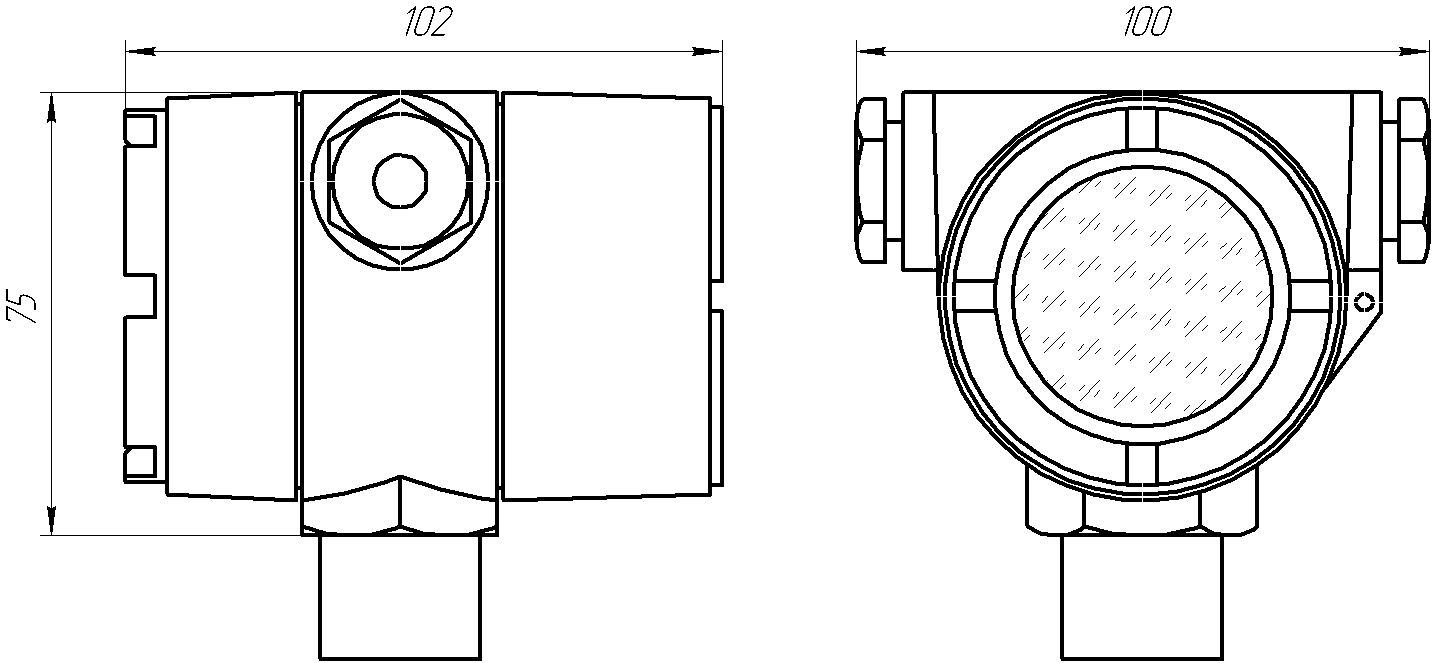

 ЗОНД-20 модель К4И (С - сальниковый ввод) Вариант электрического подсоединения:
КВ - кабельный ввод
2РМ - разъем 2РМ

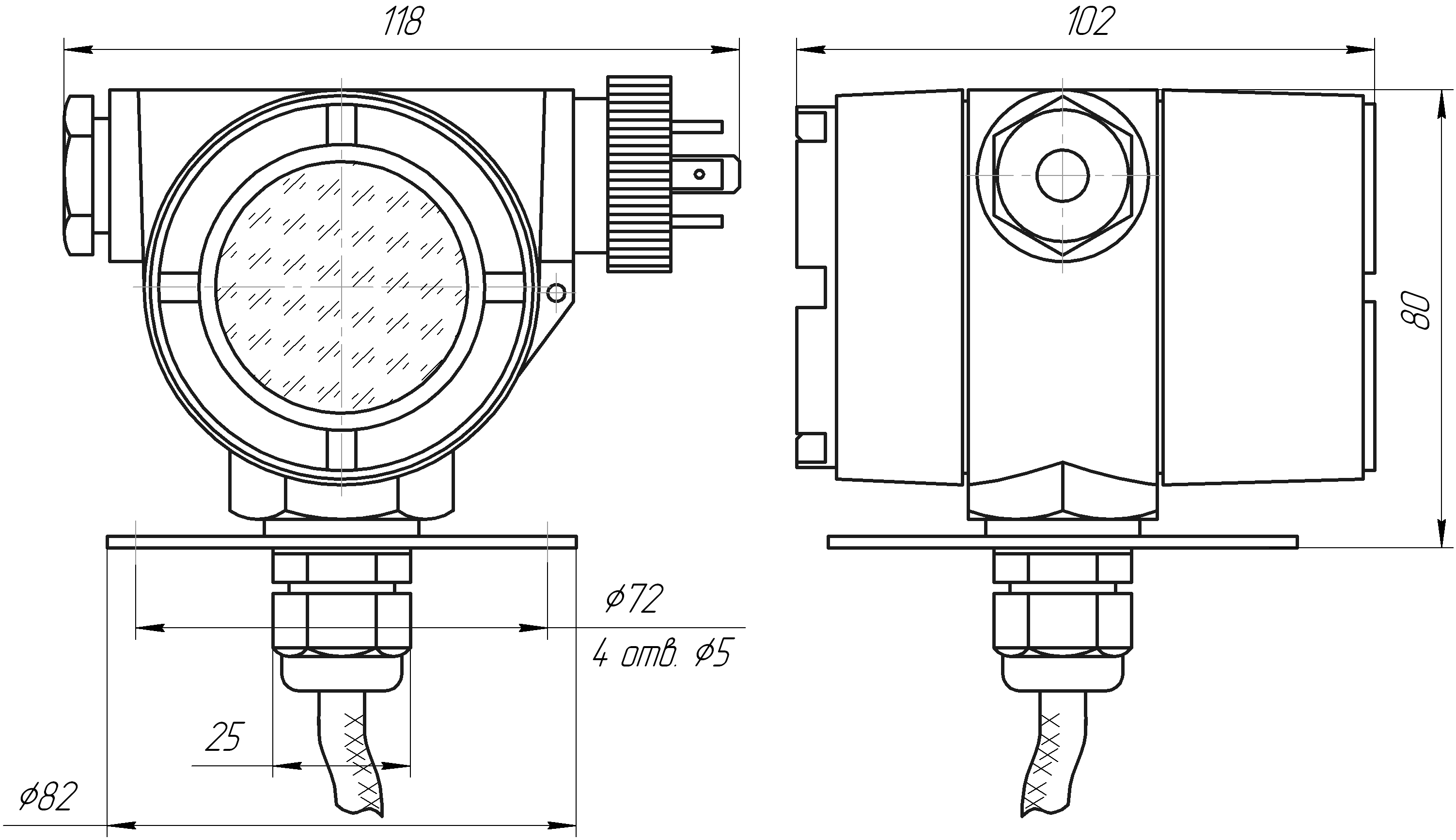

 Габаритные размеры для ЗОНД-20-ГД:

Примечание. Для ЗОНД-20-ГД электрическое подсоединение DIN43650

DIN - разъем DIN43650
СВТ - сальниковый ввод в трубе
СВМ - сальниковый ввод в металлорукаве
СВБ - сальниковый ввод бронированного кабеля

Варианты подсоединения к процессу для ЗОНД-20-ИД (ВД, ДИВ), ЗОНД-20-АД:

М20 - резьба М20х1,5

G1/2 - резьба 1/2" трубная

М12 - резьба М12х1

OM - открытая мембрана, резьба 1" трубная

Варианты подсоединения к процессу для ЗОНД-20-ДД:

Фл - фланцевое  исполнение

Т - штуцерное Т-образное исполнение
Варианты подсоединения к процессу для ЗОНД-20-ГД (погружная часть):
М20 - скрытая мембрана ОМ - открытая мембрана


 Технические характеристики.

  • Исполнение: общепромышленноевзрывозащищенное ("искробезопасная электрическая цепь" 0ExiaIICT6X)
  • Верхние пределы измерений:
    1. ЗОНД-20-ИД: 0,1 кПа ÷ 100 МПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
    2. ЗОНД-20-ВД: -0,1 кПа ÷ -100 кПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
    3. ЗОНД-20-ДИВ: ±0,05 кПа ÷ ±100 кПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
    4. ЗОНД-20-АД: 4 кПа ÷ 16 МПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
    5. ЗОНД-20-ДД: 0,1 кПа ÷ 16 МПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
    6. ЗОНД-20-ГД: 0,6 м.вод.ст. ÷ 200 м.вод.ст. (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
  • Класс точности : 0,1 ÷ 1,0
  • Защита от пыли и влаги: IP 65 (IP 68 для погружной части ЗОНД-20-ГД)
  • Климатическое исполнение УХЛ3
  • Температурный диапазон:
    • основной -10 ÷ 50°С;
    • максимальный -45 ÷ 70°С (для диапазонов 0,1 кПа ÷ 1,6 кПа: -25 ÷ 70°С)
  • Предельный диапазон температур измеряемой среды: -45 ÷ 100°С
  • Выходной сигнал : 4–20 мА (или инверсный)
  • Напряжение питания: 16 ÷ 36 В
  • Защита от переполяризации
  • Межповерочный интервал:
    1. 2 года - для класса точности 0,1 ÷ 0,2
    2. 3 года - для класса точности 0,25 ÷ 0,4
    3. 5 лет - для класса точности 0,5 ÷ 1,0
  • Гарантийный срок: 3 года
