Датчик давления ЗОНД-20 модель К3.1

Датчики давления ЗОНД-20 модель К3.1 предназначены для измерения  давления жидких и газовых сред как внутри, так и вне помещений.

Преобразователь выполнен в нержавеющем корпусе с разъемом типа DIN43650.

В преобразователе используется элемент с мембраной из керамики (Al2O3).

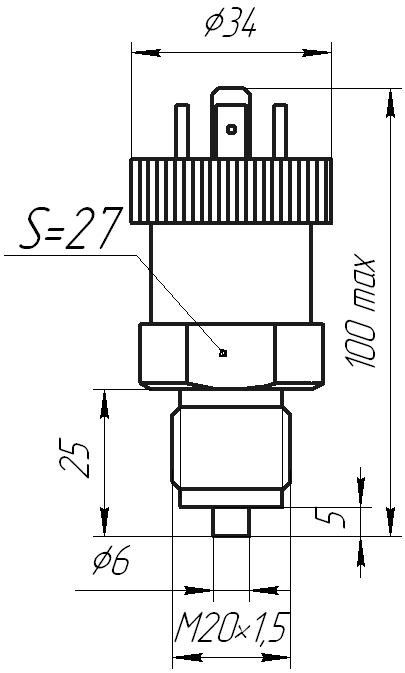

 ЗОНД-20 модель К3.1












 Технические характеристики.

  • Исполнение: общепромышленное
  • Верхние пределы измерений:
    1. ЗОНД-20-ИД: 0,16 МПа ÷ 2,5 МПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
  • Класс точности : 0,5 ÷ 1,0
  • Защита от пыли и влаги: IP 65
  • Климатическое исполнение УХЛ3.1
  • Температурный диапазон:
    • основной -10 ÷ 50°С;
    • максимальный -30 ÷ 50°С
  • Предельный диапазон температур измеряемой среды: -40 ÷ 100°С
  • Выходной сигнал : 4–20 мА
  • Напряжение питания: 10 ÷ 36 В
  • Межповерочный интервал: 5 лет
  • Гарантийный срок: 3 года
