Преобразователи (датчики давления) ЗОНД-20

Руководство по эксплуатации ГКНД.406233.008РЭ

  • Часть 1  преобразователи измерительные модели К1, К2, К3, К4, К4И, К6, К7, К7И, К9, К10, К11
  • Часть 2 тягонапоромеры - микроманометры ЗОНД-20-ДГ
  • Часть 3 преобразователь измерительный модель К3.1

Межповерочный интервал:

  • 2 года - для класса точности 0,1 ÷ 0,2
  • 3 года - для класса точности 0,25 ÷ 0,4
  • 5 лет - для класса точности 0,5 ÷ 2,5

Классификация ЗОНД-20 по функциональному назначению:

  • ИД - избыточное давление (манометрическое)
  • ВД - вкуумметрическое давление (разрежение)
  • ДИВ - избыточное давление - разрежение (мановакуумметрическое)
  • АД - абсолютное давление
  • ДД - дифференциальное давление (разность давлений)
  • ГД - гидростатическое давление (уровень жидкости)
  • ДГ - автономные цифровые микроманометры

Зависимость вида измеряемого давления от модели преобразователя

  К1 К2 К3 К3.1 К4 К4И К6 К7 К7И К8 К9 К10 К11
ЗОНД-20-ИД
ЗОНД-20-ВД
ЗОНД-20-ДИВ
ЗОНД-20-АД
ЗОНД-20-ДД
ЗОНД-20-ГД
ЗОНД-20-ДГ

 Исполнение:

  • общепромышленное - все модели
  • взрывозащищенное "искробезопасная электрическая цепь" 0ExiaIICT6X - модели К1, К2, К3, К4, К4И, К6, К9, К10
  • взрывозащищенное "взрывонепроницаемая оболочка" 1ExdIIBT5X - мадели К2, К4
Датчик давления К1 Датчик давления К2 Датчик давления К3

 Датчик давления К4 Датчик давления К4И  Датчик давления К6

Датчик давления К7И-ДД  Датчик давления К8-ДГ Датчик уровня К9-ГД

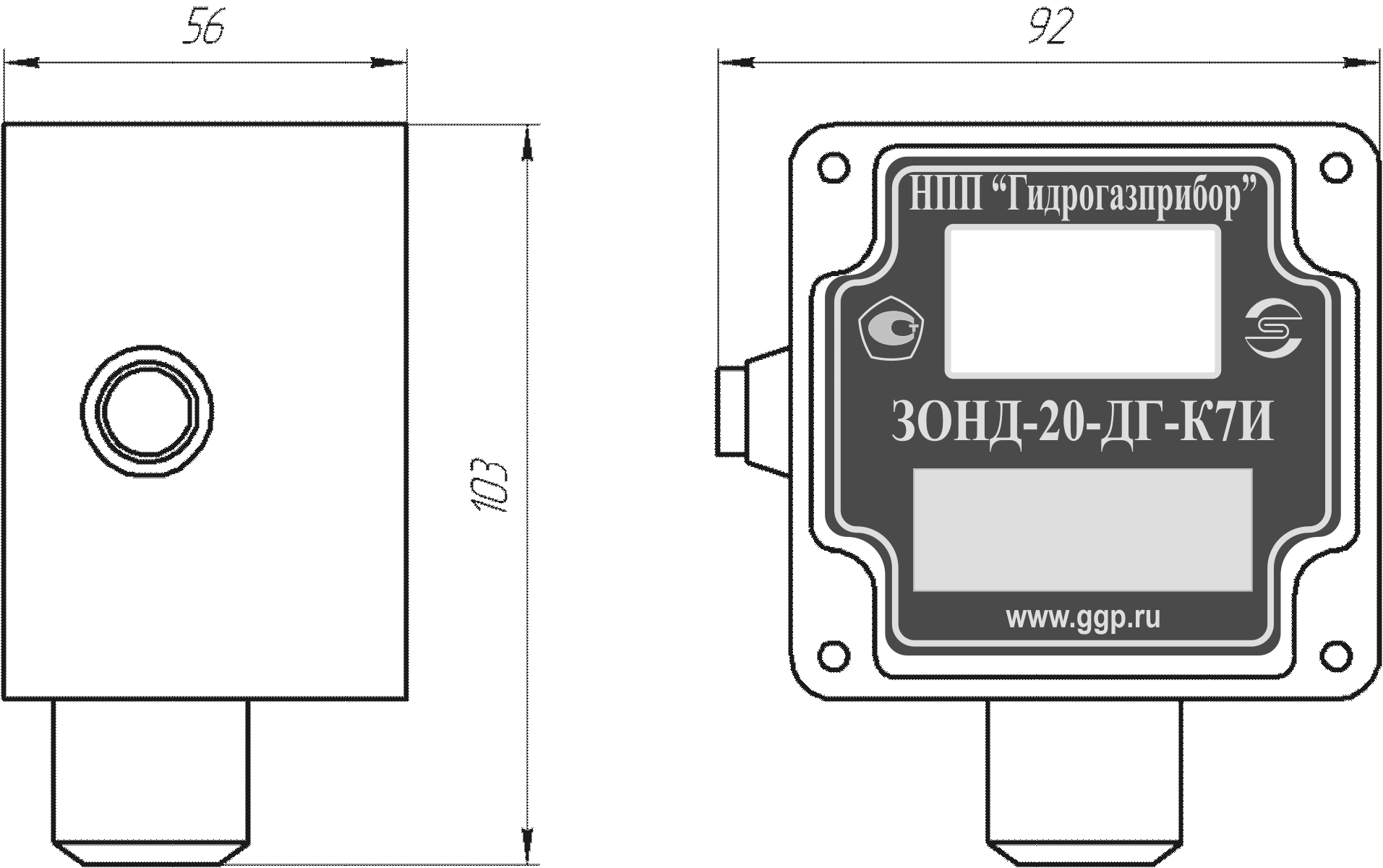

Барометр К11-АД Датчик давления К7И-ДГ  Датчик давления К3.1

Датчик давления К7-ДД  Датчик давления К10-ГД
