Датчик давления ЗОНД-20-ГД модель К9

Погружной датчик гидростатического давления (уровня) ЗОНД-20-ГД-К9 предназначен для измерерния уровня жидкости в емкостях, колодцах, водоемах, скважинах и т.п. Датчик можно вывешивать на кабеле, крепить к штанге, или укладывать на дно емкости. Небольшой диаметр (30 мм) позволяет эффективно использовать его для измерения уровня воды или раствора в скважинах.

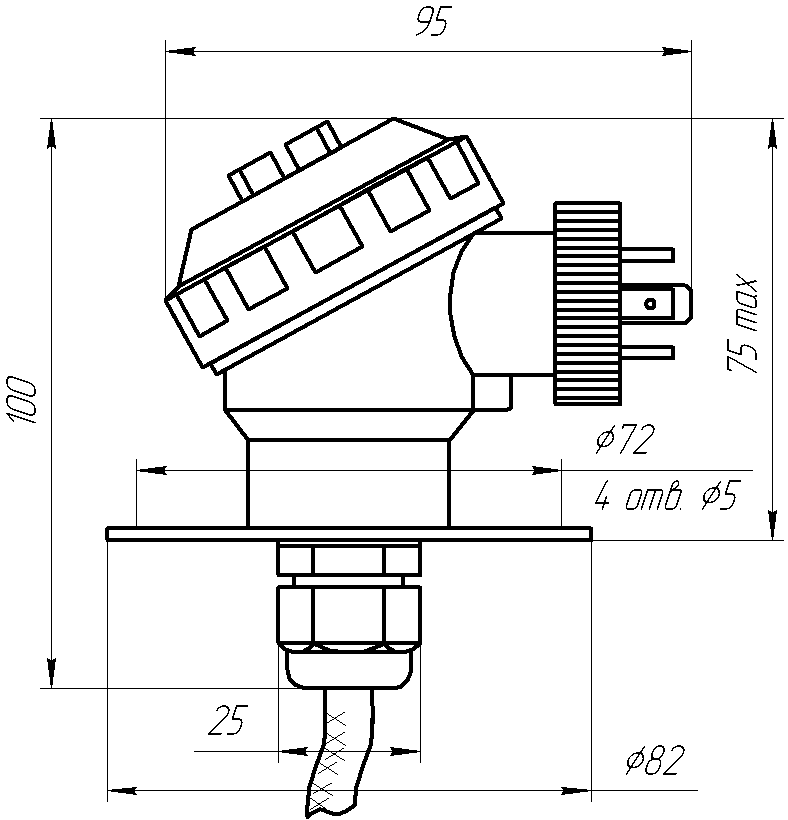

Погружная часть преобразователя выполнена в корпусе из нержавеющей стали 12Х18Н10Т с герметично заделанным кабелем на выходе (длинна кабеля по требованию заказчика). Кабель оканчивается фланцем для крепления преобразователя и металлическим корпусом с герметичной вилкой DIN 43650.









Варианты подсоединения к процессу (погружная часть):

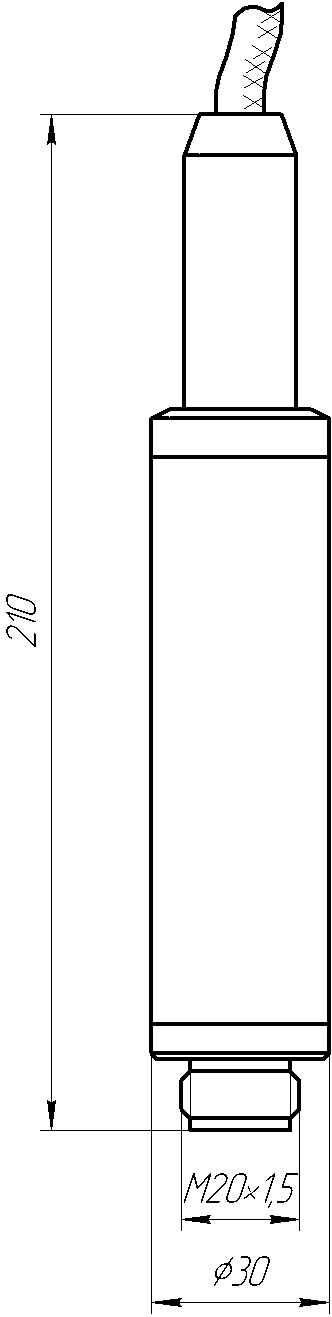

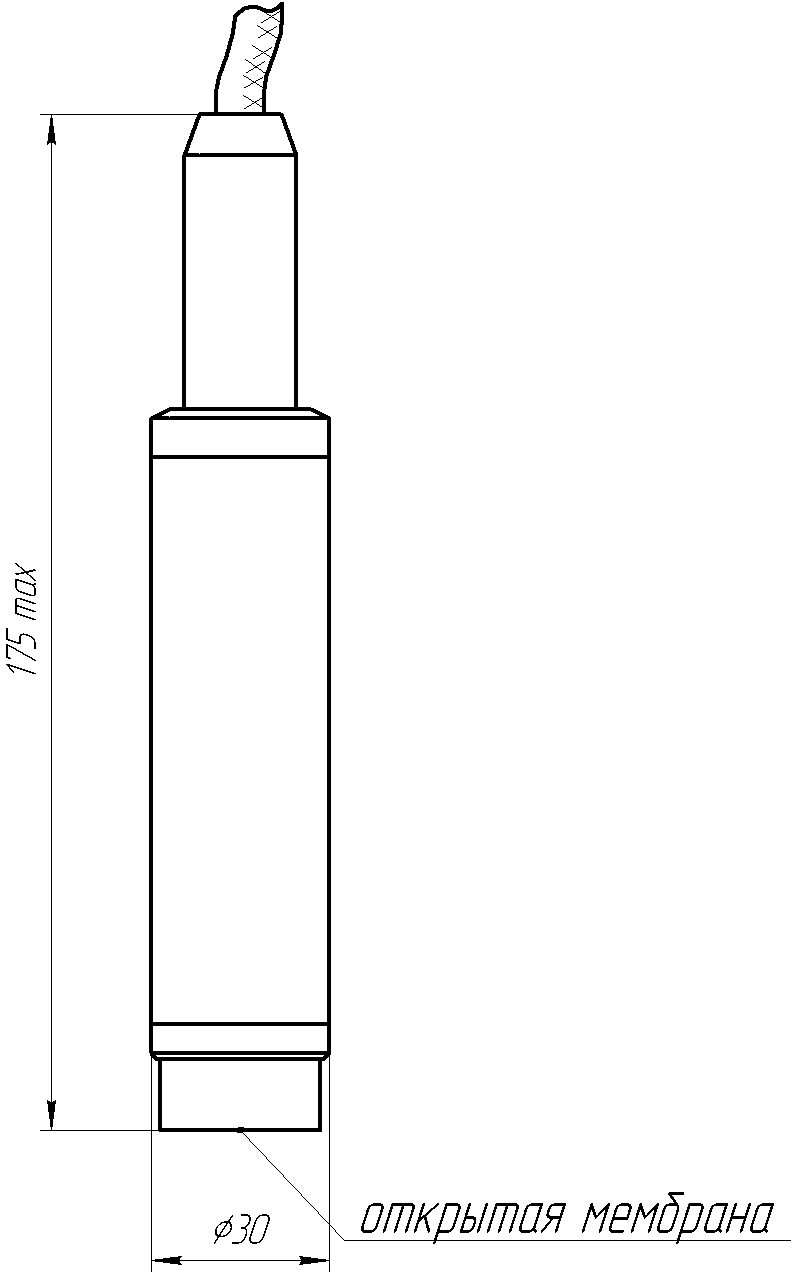

М20 - скрытая мембрана ОМ - открытая мембрана


 Технические характеристики.

  • Исполнение: общепромышленноевзрывозащищенное ("искробезопасная электрическая цепь" 0ExiaIICT6X)
  • Верхние пределы измерений:
    1. 0,6 м.вод.ст. ÷ 200 м.вод.ст. (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
  • Класс точности : 0,1 ÷ 1,0
  • Защита от пыли и влаги: IP 65 (IP 68 погружной части)
  • Климатическое исполнение У1
  • Температурный диапазон:
    • основной -10 ÷ 50°С;
    • максимальный -40 ÷ 70°С
  • Предельный диапазон температур измеряемой среды: -30 ÷ 70°С
  • Выходной сигнал : 4–20 мА, 0–10 В (или инверсный)
  • Напряжение питания: 10 ÷ 36 В,  14 ÷ 36 В (для выходного сигнала  0–10 В)
  • Защита от переполяризации (для выходного сигнала  0–10 В требуется соблюдение полярности)
  • Межповерочный интервал:
    1. 2 года - для класса точности 0,1 ÷ 0,2
    2. 3 года - для класса точности 0,25 ÷ 0,4
    3. 5 лет - для класса точности 0,5 ÷ 1,0
  • Гарантийный срок: 3 года
