Датчик давления ЗОНД-20 модель К2

Датчики давления ЗОНД-20 модель К2 предназначены для измерения  давления жидких и газовых сред в взрывоопасных зонах отапливаемых и сухих не отапливаемых помещений. Вид взрывозащиты – взрывонепроницаемая оболочка по ГОСТ Р51330.1-99. Маркировка взрывозащиты - 1ЕхdIIBT5X по ГОСТ Р51330.1-99.

Преобразователь выполнен в корпусе из нержавеющей стали с герметично заделанным кабелем на входе (длина кабеля по требованию заказчика).

В зависимости от диапазона давления в преобразователе могут использоваться элементы с мембраной из кремния (до 60 кПа), стали 316L, титанового сплава или стали 36НХТЮ. Элементы с мембраной из кремния предназначены для измерения давления сухих неагрессивных газов.

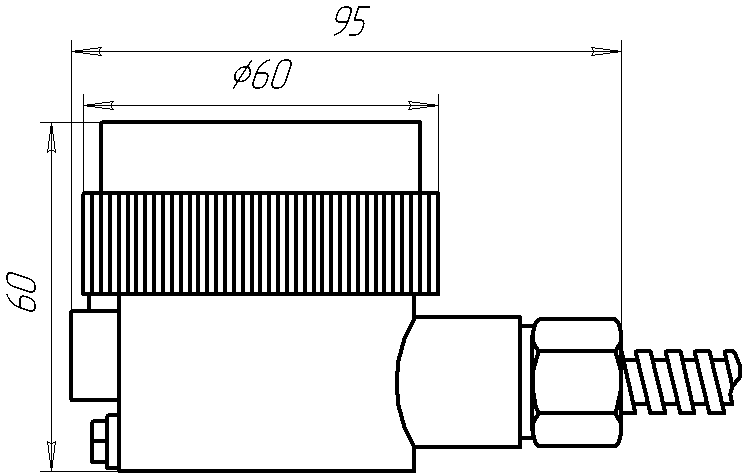

ЗОНД-20 модель К2 (КВМ - кабельный ввод в металлорукаве)  Вариант электрического подсоединения:


СВТ - сальниковый ввод в трубе


Варианты подсоединения к процессу для ЗОНД-20-ИД (ВД, ДИВ), ЗОНД-20-АД:

М20 - резьба М20х1,5

 М12 - резьба М12х1





Варианты подсоединения к процессу для ЗОНД-20-ДД:

Фл - фланцевое  исполнение



 Технические характеристики.

  • Исполнение: взрывозащищенное (взрывонепроницаемая оболочка 1ExdIIBT5X, "искробезопасная электрическая цепь" 0ExiaIICT6X)
  • Верхние пределы измерений:
    1. ЗОНД-20-ИД: 0,1 кПа ÷ 100 МПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
    2. ЗОНД-20-ВД: -0,1 кПа ÷ -100 кПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
    3. ЗОНД-20-ДИВ: ±0,05 кПа ÷ ±100 кПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
    4. ЗОНД-20-АД: 4 кПа ÷ 16 МПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
    5. ЗОНД-20-ДД: 0,1 кПа ÷ 16 МПа (по ряду 1; 1,6; 2,5; 4,0; 6,3; 10)
  • Класс точности : 0,1 ÷ 1,0
  • Защита от пыли и влаги: IP 52
  • Климатическое исполнение У3
  • Температурный диапазон:
    • основной -10 ÷ 50°С;
    • максимальный -45 ÷ 70°С (для диапазонов 0,1 кПа ÷ 1,6 кПа: -25 ÷ 70°С)
  • Предельный диапазон температур измеряемой среды: -45 ÷ 100°С
  • Выходной сигнал : 0–5 мА; 4–20 мА; 0–10 В (или инверсный)
  • Напряжение питания: 10 ÷ 36 В; 14 ÷ 36 В (для выходного сигнала 0–5 мА, 0–10В)
  • Защита от переполяризации (для 0–10 В требуется соблюдение полярности)
  • Межповерочный интервал:
    1. 2 года - для класса точности 0,1 ÷ 0,2
    2. 3 года - для класса точности 0,25 ÷ 0,4
    3. 5 лет - для класса точности 0,5 ÷ 1,0
  • Гарантийный срок: 3 года

Требования к монтажу и эксплуатации преобразователей ЗОНД

Руководство по эксплуатации ГКНД.406233.008 РЭ. Часть 1

Форма заказа
