Датчик давления ЗОНД-10-ДД-1165

Микропроцессорный четырехпредельный датчик перепада давления (тягонапоромер) ЗОНД-10-ДД-1165 предназначен для измерения разности (перепада) давления сухих неагрессивных газовых сред в отапливаемых и не отапливаемых помещениях.

В данной модели предусмотрена возможность корректировки "0" с помощью кнопки, расположенной под крышкой прибора.

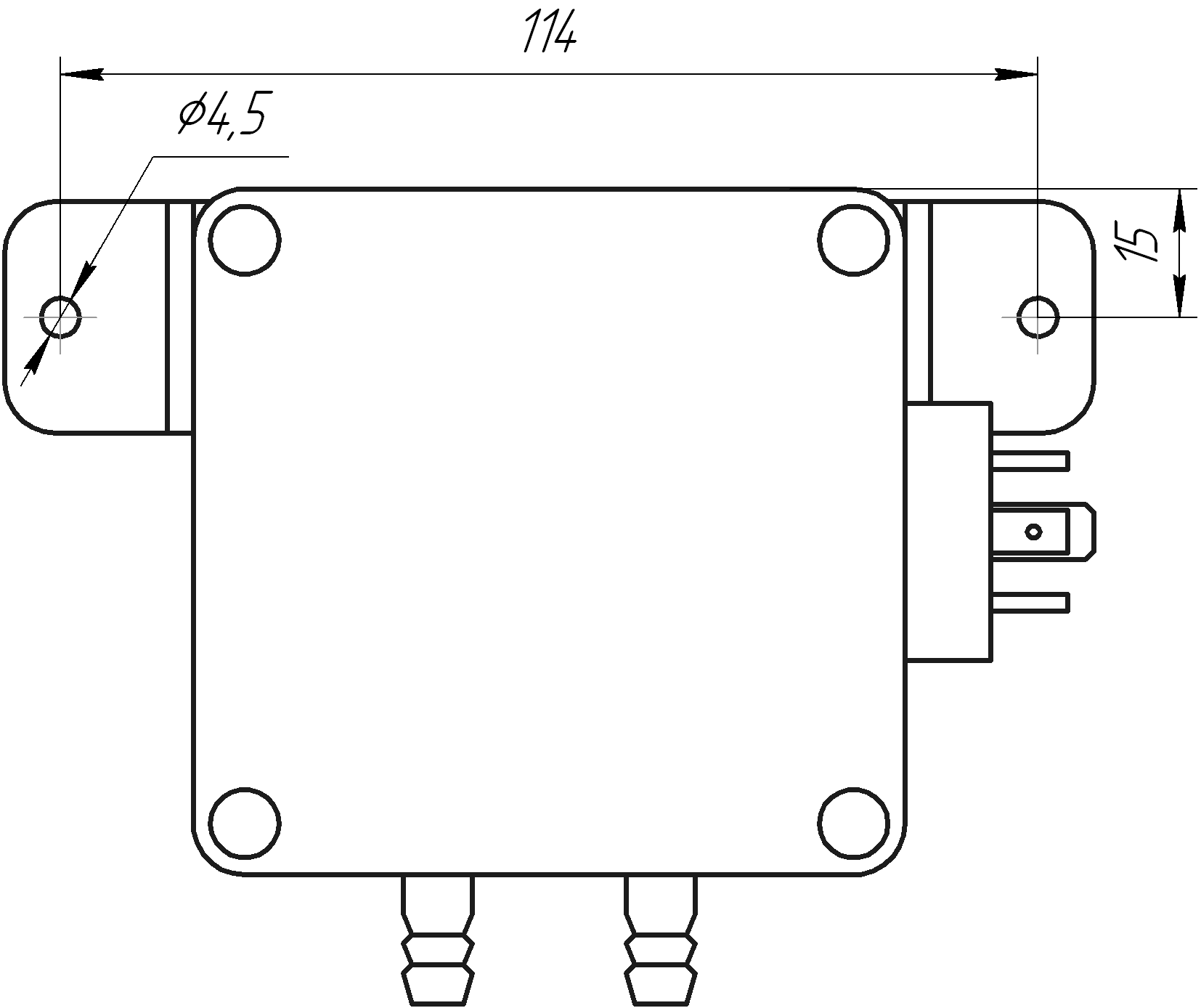

  Габаритно-присоединительные размеры

Области применения:

  • системы вентиляции, кондиционирования
  • контроль загрязненности фильтров
  • вытяжки, дымоходы, печи
  • технологии чистых комнат
  • газопроводы низкого давления
  • измерение уровня (через воздушную колонну)
  • технологии чистых комнат
  • медицинское оборудование
  • трубки давления, диафрагменные измерители

Технические характеристики.

  • Исполнение: общепромышленное; взрывозащищенное ("искробезопасная электрическая цепь" 0ExiaIICT6X)
  • Четыре диапазона измерения
  • Верхние пределы измерений: 0,1 кПа ÷ 60 кПа
  • Класс точности : 1,0; 0,5; 0,25
  • Защита от пыли и влаги: IP 65
  • Температурный диапазон: основной -10 ÷ 50°С; расширенный -40 ÷ 70°С*
  • Предельный диапазон температур измеряемой среды: -40 ÷ 100°С
  • Выходной сигнал : 4–20 мА; 0–10 В
  • Напряжение питания: 10 ÷ 36 В; 14 ÷ 36 В (для выходного сигнала  0–10 В)
  • Защита от переполяризации
  • Время реакции на скачкообразное изменение давления, не более: 10 мс.
  • Разъем: DIN 43650
  • Способ монтажа: настенный
  • Межповерочный интервал: 2 года
  • Гарантийный срок: 3 года

* - см. Руководство по эксплуатации (табл. 2.9).

Руководство по эксплуатации ГКНД.406233.009 РЭ. Том 2.

Форма заказа.
